Accord `00 SiR (мечта :) )

[civic13]

серьезная работа, не каждый решится!
Молодец

[Jade]

Это теперь индикатор vtec будет включаться? Хотелось бы посмотреть на это. Если уж так далеко зашел, то может шкалы белого цвета замутишь, как у евро-р?

[old1980]

Это теперь индикатор vtec будет включаться? Хотелось бы посмотреть на это. Если уж так далеко зашел, то может шкалы белого цвета замутишь, как у евро-р?

ну по идее будет врубаться ага. только надо добраться до разьёма заветногои воткнуть один проводок куда надо. я ещё смутно понимаю где он есть. говорят где то под панелью со стороны пасажира.
шкалы белые? нее я видел как это выглядит.. мне не понравилось

[old1980]

ещё выяснилось в приборку на подсветку около 1 ампера идёт
понятно почему резюки не держат...
либо искать резюк на 10вт
либо паять ШИМ регулятор или как там он называтеся....

[civic13]

Это теперь индикатор vtec будет включаться? Хотелось бы посмотреть на это. Если уж так далеко зашел, то может шкалы белого цвета замутишь, как у евро-р?

ну по идее будет врубаться ага. только надо добраться до разьёма заветногои воткнуть один проводок куда надо. я ещё смутно понимаю где он есть. говорят где то под панелью со стороны пасажира.
шкалы белые? нее я видел как это выглядит.. мне не понравилось

от солиноида на втек на двигателе идет провод. он идет до мозгов. около мозгов ищешь провод этого цвета и цепляйся. так на сивиках делают

[Hondovod]

ну через переменник запитывать подсветку такую мощную не дело. Припаяй шим-кренку регулируемую(если надо название, на работе гляну), потянет на ура и греться почти не будет.

[old1980]

ну через переменник запитывать подсветку такую мощную не дело. Припаяй шим-кренку регулируемую(если надо название, на работе гляну), потянет на ура и греться почти не будет.

Петь схемку накидай если не сложно? я не особо силён в этом. спаять уж руки вроде осилят.

[old1980]

Это теперь индикатор vtec будет включаться? Хотелось бы посмотреть на это. Если уж так далеко зашел, то может шкалы белого цвета замутишь, как у евро-р?

ну по идее будет врубаться ага. только надо добраться до разьёма заветногои воткнуть один проводок куда надо. я ещё смутно понимаю где он есть. говорят где то под панелью со стороны пасажира.
шкалы белые? нее я видел как это выглядит.. мне не понравилось

от солиноида на втек на двигателе идет провод. он идет до мозгов. около мозгов ищешь провод этого цвета и цепляйся. так на сивиках делают

да да именно. как я выше схему выкладывал. просто я ниразу ещё не смотрел где мозг. мозг найду там и проводок найти легко.

[civic13]

не прочитал ))

[Hondovod]

завтра может детальки найду, в обед в личку напомни

[old1980]

фотик надо нормальный.
с телефона фотка.
стрелки чуток порозовели из за того что подсветка белым светом ну и поярче стали. от колечек стрелы были бы намного ярче.


[Рашит]

-!!! ой). Красавчиг в смысле.

[old1980]

регулировка подсветки приборки с помощью шим регулятора.

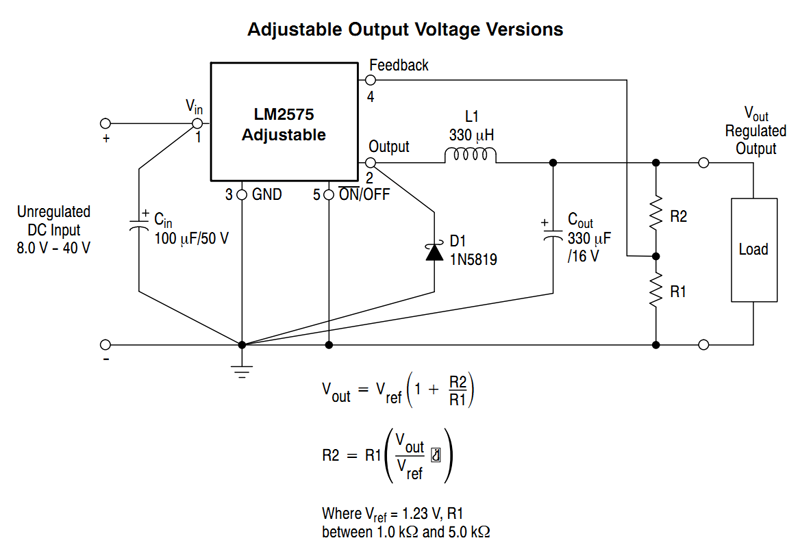

сам регулятор схема:


R1 берём 1кОм, исходя из формулы R2 = 10кОм, чтобы регулировать напряжение R2 берём переменник с расчитанным номиналом.
в схеме используется LM2575-ADJ она регулирует напряжение от минимального поданного до макс поданного по сути нам такого не надо ибо светодиоды тухнут намного раньше я думаю хватило бы кренки от 5 до 12 вольт это LM2575T-5 чота в этом вроде она называетсо, схема такая же. Я использовал 2575-adj регулятор работает на пол хода резистора, ниже определенного уровня светики просто тухнут.

немного о технологии изготовления платки (ЛУТ - лазерно утюжная технология)

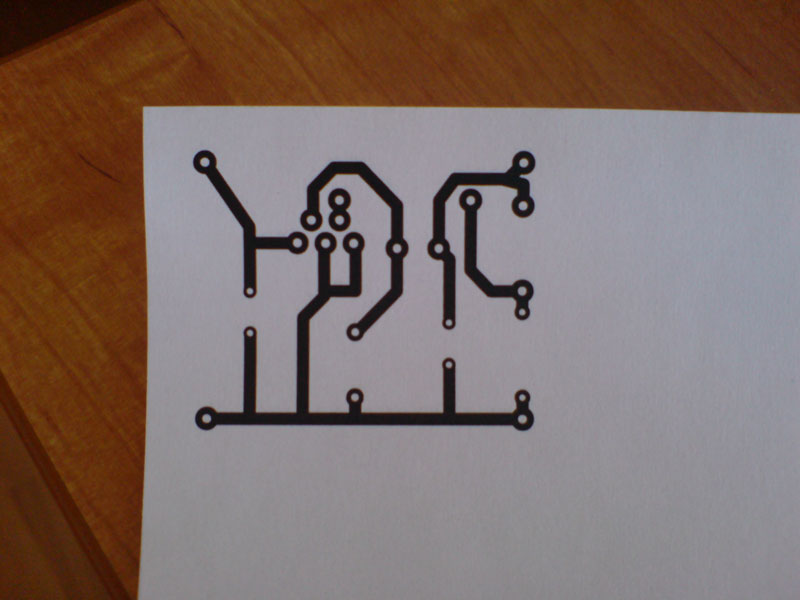

разводим платку в какой либо программке и печатаем на листочке, я прогнал вывод через принтер 3 раза (это первый вариант который я закосячил во втором нанёс текст на платку honda-club.tomsk.ru но забыл его отразить зеркально )


вырезаем с заранее купленного текстолита платку. зачищаем и обезжириваем медную поверхность текстолита, прикладываем распечатанное стороной к медной поверхности и начинаем утюжить.


нагреваем посильнее и придавливаем также посильнее

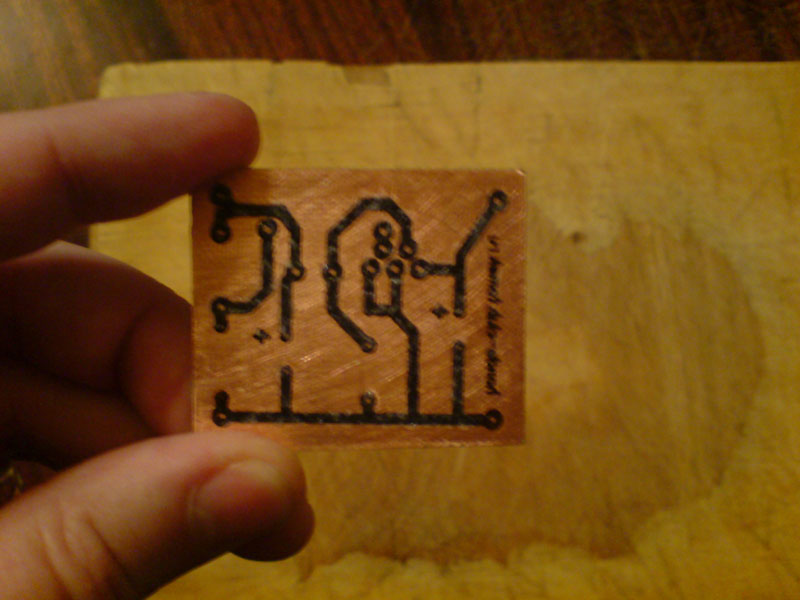

минут 15 "гладил" всё это дело. дал остыть и понёс под тёплую водичку. струю пустил на бумажку и ждал когда размякнет, далее страл пальчиками ненужное получил:

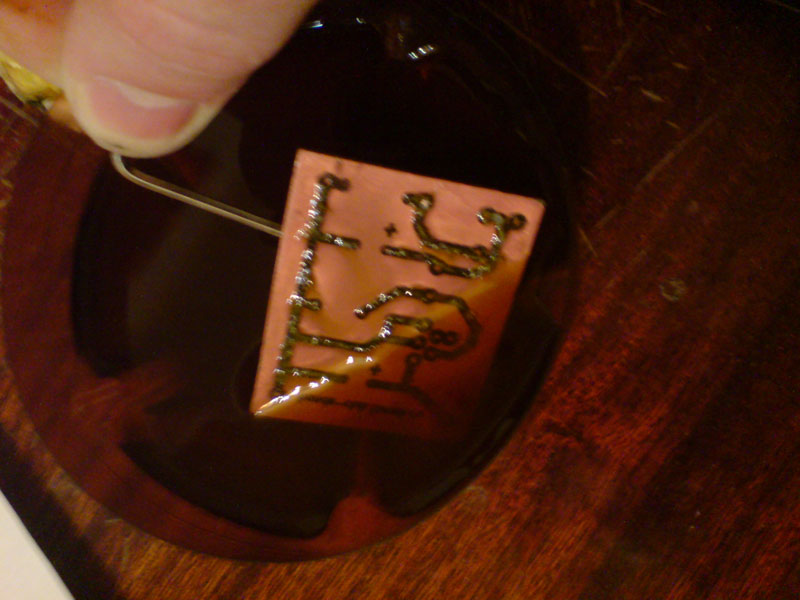

кидаем платку в хлорное железо:

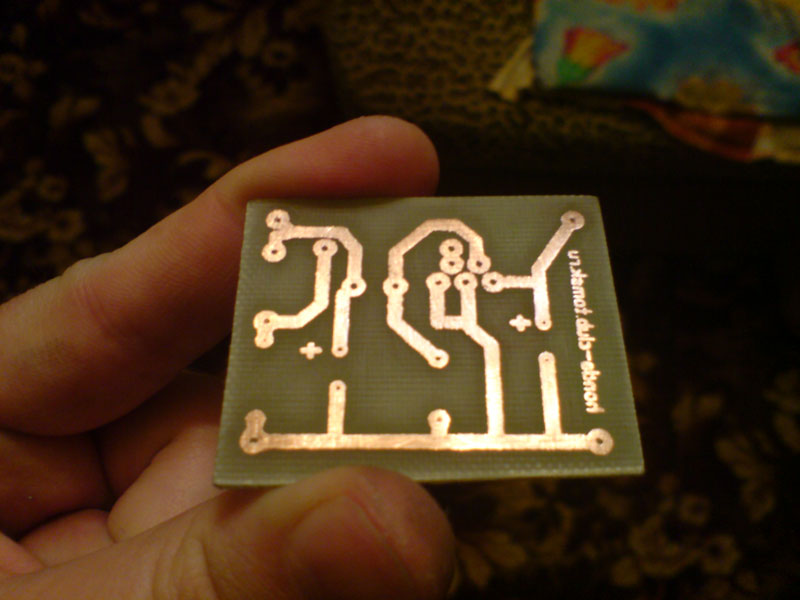

после вытравки счищаем тонер мелкой наждачкой (хорошо видно даже буковки которые забыл отразить )

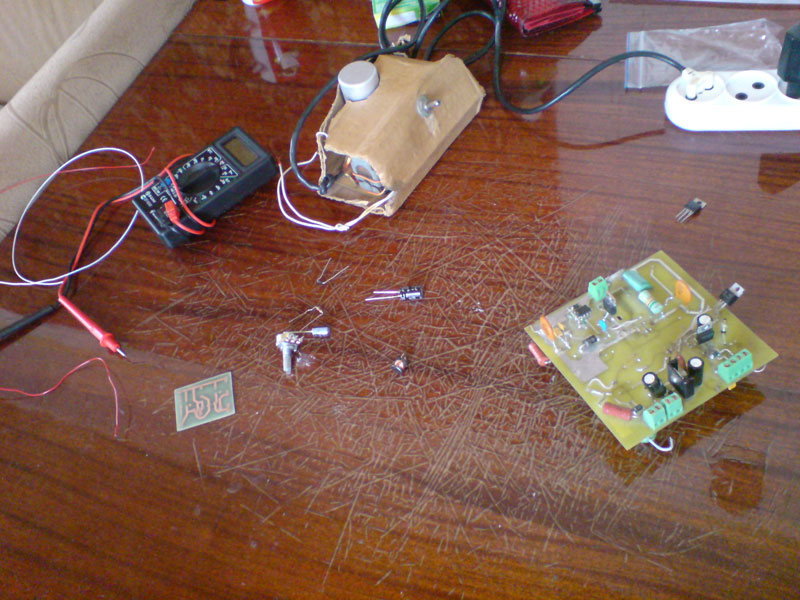

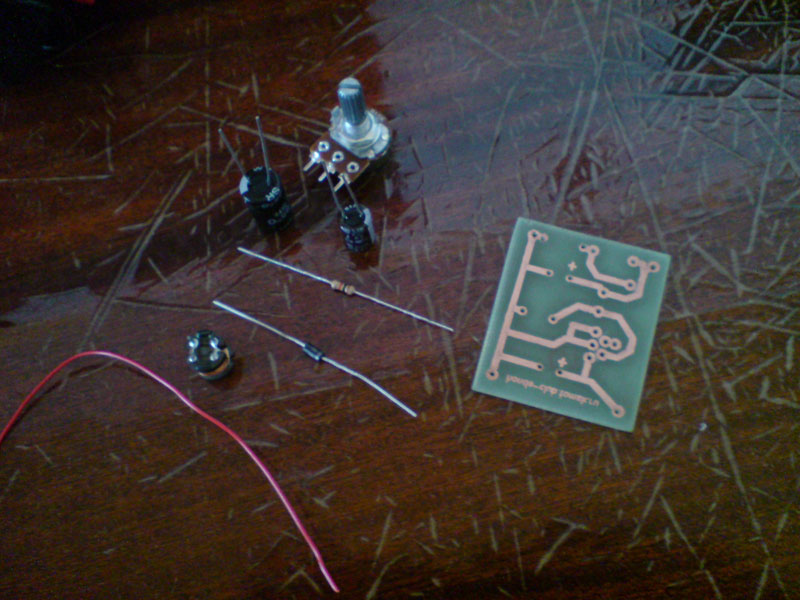

далее высверливаем отверстия и можно впаивать детальки. для тестов платки потребовался БП на 12 вольт и мультиметр.

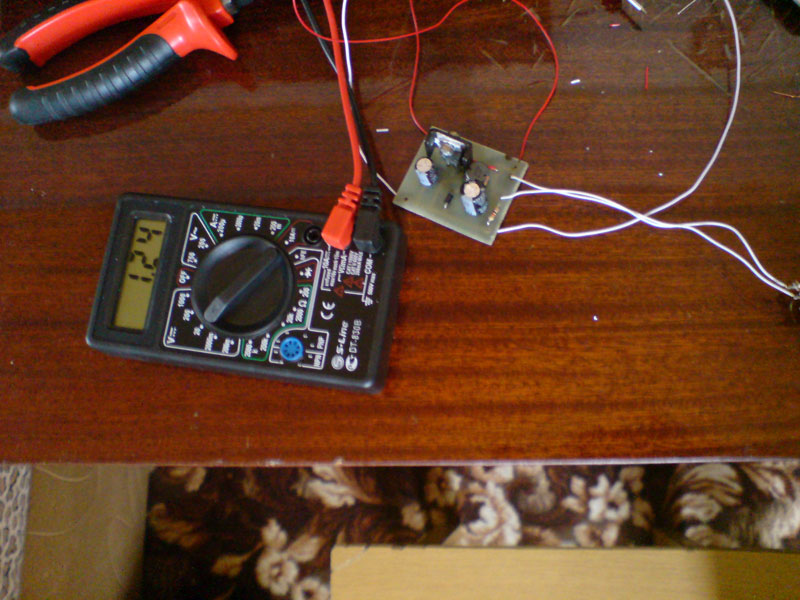

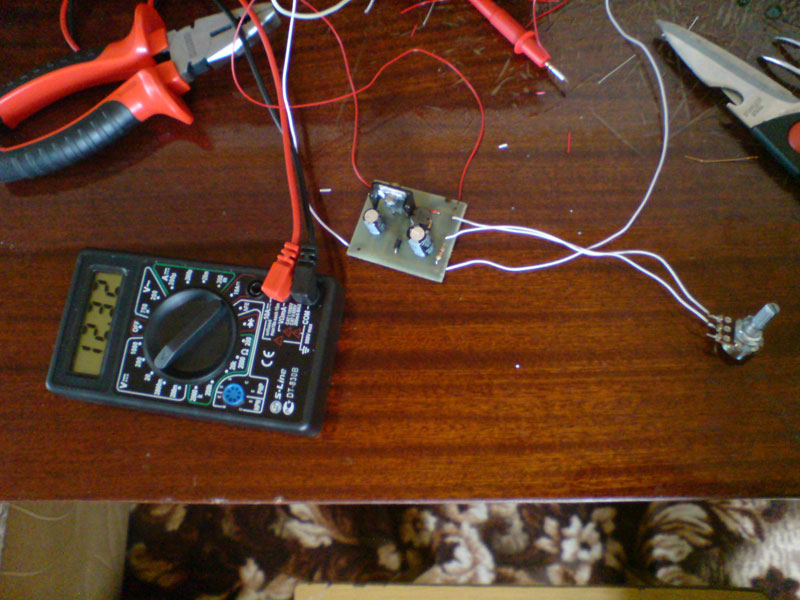

впаять всё на места не составит труда. детальки на местах, проверяем работу регулятора. подаём на вход 12 вольт и с помощью перменного сопротивления регулируем напряжение на выходе:

минимум:


максимум:


вроде всё ништяк.

котик устал ждать пока покормят:


спаянную платку впаиваем так сказать в разрыв питания на светики, которые хотим регулировать. саму платку расположил на заднюю стенку приборки снаружи в место где приборка позади себя имеет полое пространство в месте установки в автомобиле. переменник вывел как и ранее в пустую заглушку справа от руля, где кнопки туманок и люка.

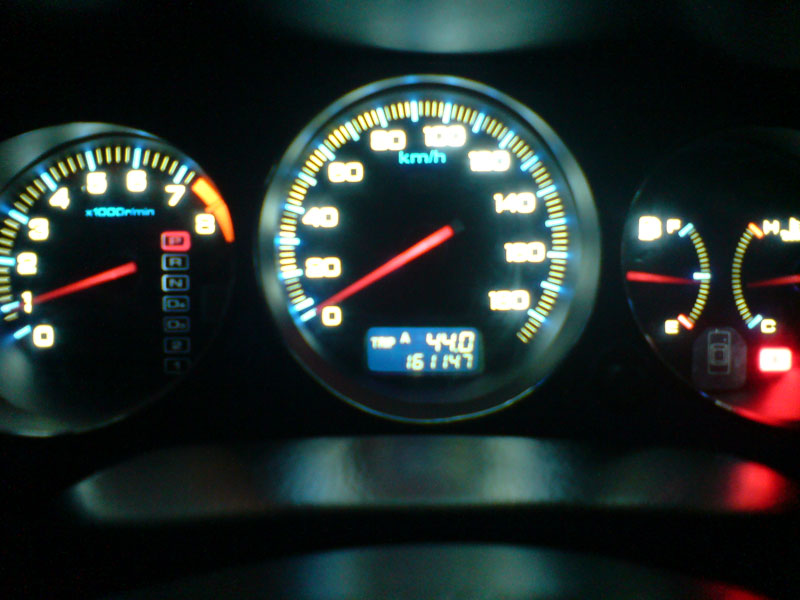

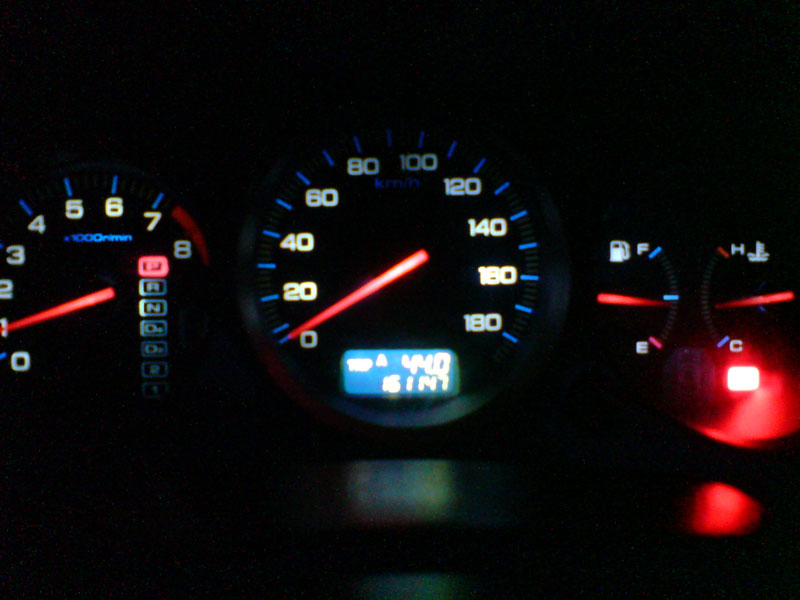

минимум подсветки, тоесть светики подсвечивающие шкалы полностью выключены, засветка идёт от светодиодов которые подсвечивают стрелки их я не стал регулировать, светят постоянно:

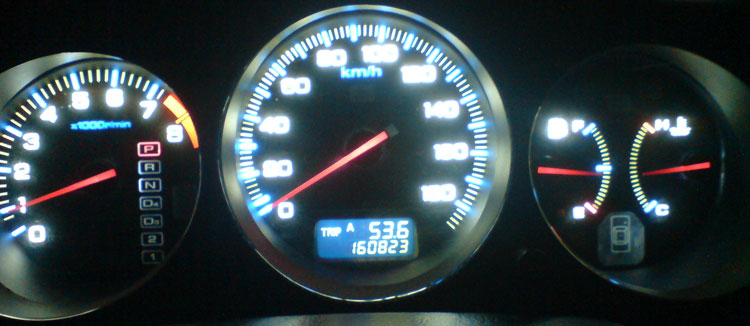

максимум, тоже что и без регулятора вообще.


видео, сильно не ругаться, снято на телефон качество какашка, прозвук ваще молчу, как в тракторе сижу

http://old.tom.ru/pr/MOV01111.3GP" target="_blank
http://old.tom.ru/pr/MOV01115.3GP" target="_blank


остался датчик VTEC куда втыкать нашёл, но на улице больно не удобно подключать да и прохладненько исчо.

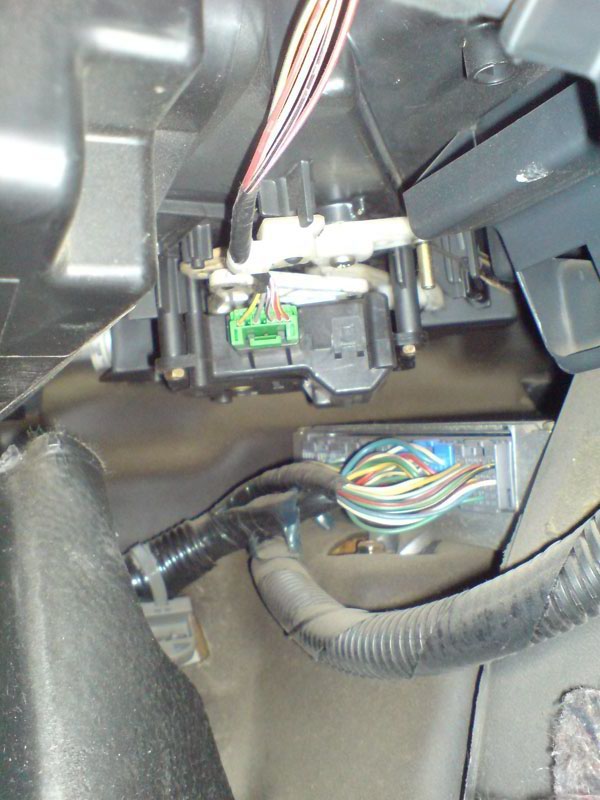

заветный разьём находится там же где и разьём диагностики возле правой ноги пассажира, только ближе к двигателю:


провод уходящий вправо за пределы фото, это как раз на разьём диагностики. копна проводков как раз входит в мозги, то что нам и надо.

как будет светить втек, показывал уже. сфотал уже в собранной приборке:


ну собственно говоря осталось пару савсем мелких штрихов, выставить стрелку показания топлива (за моторчик особый респегт Змею), воткнуть датчик втека и проверить его. на это тюненГ приборки можно считать завершенным.

[old1980]

ну сенкс всем кто помогал в этом несложном (трудным наврятли его назовёшь) деле!
Витя (arrow), Петя(Hondovod), Николай (Zmey) и Рашит за отчёт по начальной стадии подсветки приборки , Змею отдельно спасибо за моторчик.

[TR_]

Ептыть , ну ты и замутил. Как говорится пошел сложным путем. Ну что сказат классно получилось, так держать!
